 止回閥又稱單向閥、逆止閥、背壓閥。這類閥門是靠管路中介質本身流動時產生的力面自動開啟和關閉的，屬于一種自動閥門。止回閥的作用是防止介質倒流，防止泵及其驅動電動機反轉以及容器內介質的泄放。
  止回閥根據殼體及內件材質的不同，適用于各種不同介質的管路上。止回閥根據機構不同，可分為以下類型。
 1.旋啟式止回閥

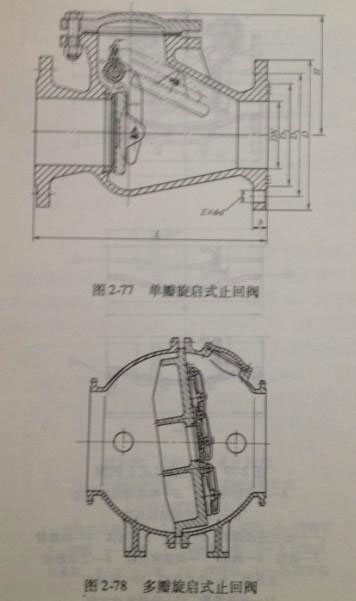

 旋啟式止回閥的閥瓣圍繞閥座外的銷軸旋轉，開啟或關閉止回閥。旋啟式止回閥分閥瓣為一個的單瓣式止回閥與閥瓣為多個的多瓣式止回閥；又有縮徑旋啟式止回閥與全徑旋啟式止回閥之分。單閥瓣旋啟式止回閥的機構如圖2-77所以，一般用于公稱尺寸DN50~DN500；多閥瓣旋啟式止回閥的機構如圖2-78所示，一般用于公稱尺寸大小等于DN600。

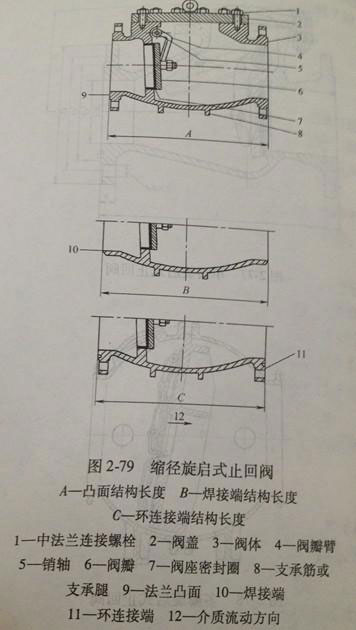

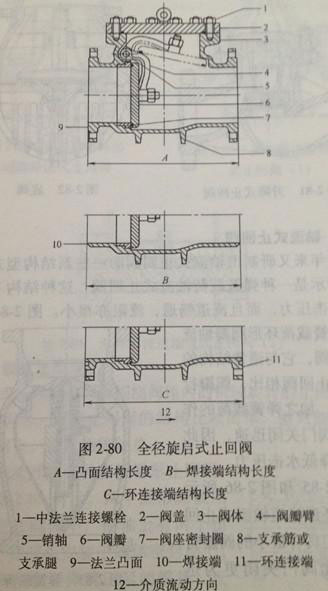

 縮徑旋啟式止回閥的機構如圖7-79所示，全徑旋啟式止回閥的機構如圖2-80所示。
  2.升降式止回閥

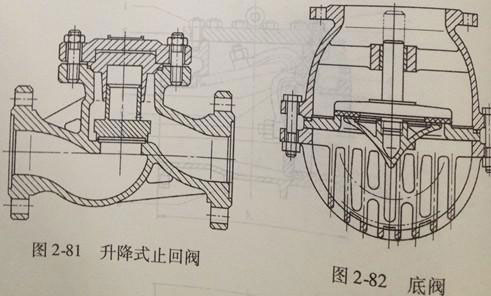

  升降式止回閥是閥瓣沿著與閥座孔軸線平行方向移動的止回閥，如圖2-81所示。這種止回閥只能安裝在水平管路上。
  圖2-82=所示為專用于泵吸入管底部的升降式止回閥，又叫底閥，它的功用是防止停泵時介質倒流，保持抽吸所需的水柱。

 3.軸流式止回閥

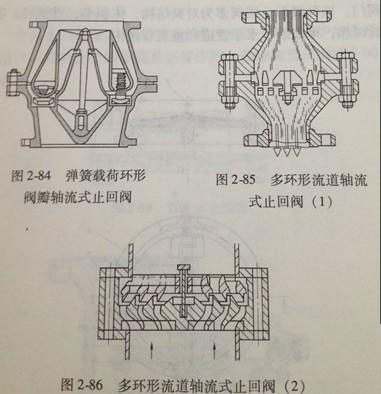

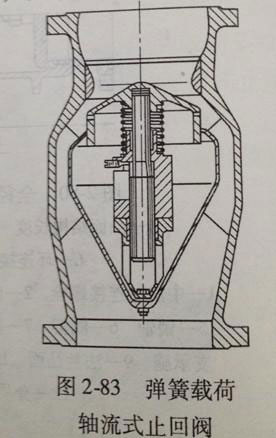

 近年來又研制出軸流式止回閥的一些新機構形式。圖2-83所示是一種彈簧載荷軸流式止回閥，這種機構不僅能降低水擊壓力，而且流道暢通，流阻亦很小，圖8-84所示是彈簧載荷環形閥瓣軸流式止回閥，它與通常機構的升降式止回閥相比，閥瓣行程更小，加之彈簧載荷的作用，使閥門關閉迅速，因此更利于降低水擊壓力。
  圖8-85和圖2-86所示的是多環形流道軸流式止回閥，它們具有小的閥瓣行程，因此閥門關閉更為迅速。

 4.碟式止回閥
 碟式止回閥是閥瓣圍繞閥座內的銷軸旋轉的止回閥，如圖2-87所示。該種止回閥的機構比較簡單，但只能安裝在水平管道上，密封性能較差。

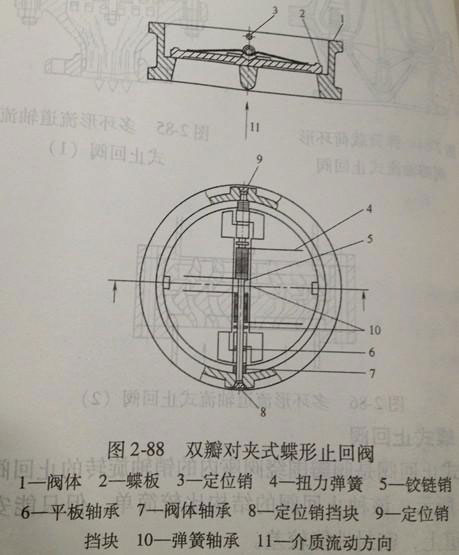

 近來又開發一種雙板蝶形止回閥，機構如圖2-88所示。兩半圓形蝶板用銷軸固定在閥體中，銷軸上有兩個扭力彈簧，把碟板安裝于閥體密封面上，靠介質壓力推開彈簧壓緊的碟板，反向流動時，靠彈簧力和介質壓力關閉閥門。該種蝶形止回閥多為對夾機構，體積小，重量輕，密封可靠，可安裝于水平管道和垂直管道中。

 5.管道式止回閥

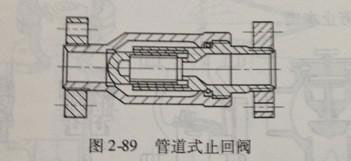

 管道式止回閥是閥瓣沿著筒狀閥體軸線滑動的止回閥，如圖2-89所示。這種止回閥的體積較小，重量較輕，加工工藝性好，但流體阻力系數比旋啟式止回閥略大，可安裝于水平管路和垂直管路中。

 6.空排止回閥

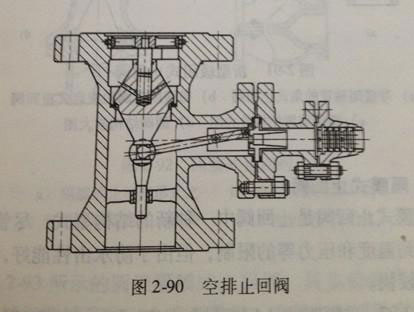

 空排止回閥是一種特殊用途的止回閥，用于鍋爐給水泵的出口，以防止介質倒流及空排作用，其結構形式如圖2-90所示。

 7.新型緩閉式止回閥

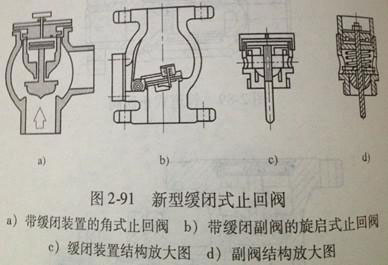

 在某些特殊情況下，如管路壓力經常發生變化，或有特殊要求時，在旋啟式止回閥或升降式止回閥上設置緩沖裝置，形成緩閉式止回閥。圖2-91a所示是帶緩閉式裝置的角式升降式止回閥。這種閥使用于介質倒流十分迅速的系統，它能打打減小水擊壓力。圖2-91b是一種帶緩閉副閥的旋啟式止回閥。圖2-91c是圖2-91a中緩閉式裝置的放大圖。圖2-91d是副閥機構放大圖。在這種新型緩閉式止回閥中，主閥的快速關閉相當于 常規緩閉式止回閥的快關階段，而副閥的緩閉式慢關閉則相當于常規緩閉式的慢關階段，因此，這種止回閥能有效地防止水擊。

 8.隔膜式止回閥
 隔膜式止回閥是止回閥中一種新的機構形式，盡管它的使用受到溫度和壓力等的限制，但由于防水擊性能好，近年來發展較快。

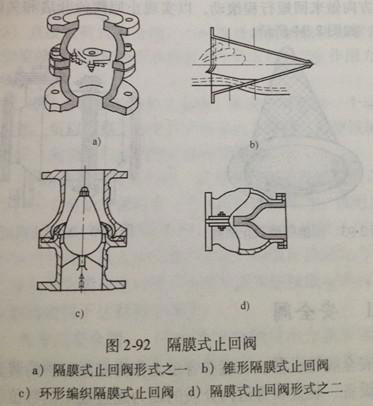

 圖2-92a是隔膜式止回閥的機構形式之一。這種機構適用于各種不同流量與流速系統，水擊壓力比傳統的旋啟式止回閥小得多。圖2-92b是錐形隔膜式止回閥。這種閥門的安裝是對夾在兩管道法蘭之間。該閥關閉速度極為迅速。圖2-92c是環形編織隔膜式止回閥。這種止回閥采用了皺的環狀橡膠隔膜，關閉速度極快，但其使用范圍通常受壓差(△p<1.0mpa)he 溫度（t≤80℃）的限制。圖2-92d是隔膜止回閥形式之二，其關閉件是一個一端為扁平形的彈簧套，當介質倒流時，套管的扁平端閉合，起到止回的作用。

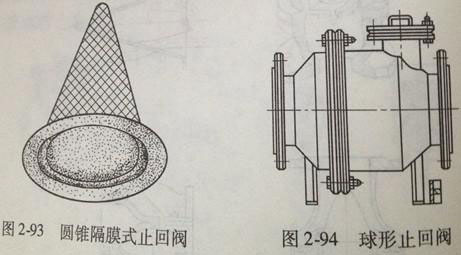

 圖2-93所示的圓錐隔膜式止回閥，其主要部件是一個多孔不銹鋼圓錐套和一個橡膠隔膜。這種止回閥沒有金屬運動構件，質量很輕，并且可以水平或垂直安裝在管路上，其至可以豎直地向上流動。但是，這種止回閥的工作溫度和工作壓力受隔膜材料的限制，只能用在低壓和溫度低于150℃的場合。
 9.球形止回閥
 球形止回閥是阻止介質逆流的理想產品，它主要由前后閥體、球罩和橡膠等零件組成。該止回閥的工作原理是：橡膠球（單球或多球）在介質作用下，在球罩內沿閥體軸線向做來回短行滾動，以實現止回閥的開啟和關閉動作如圖2-9所示。
